Hydro-Mix

Sensor de humidade: montar à face para misturadores e transportadores

Medição:

  • Humidade
  • Temperatura ambiente

Materiais típicos:

  • Betão
  • Areia
  • Pedra
  • Outros agregados

Funcionalidades-chave únicas:

  • Design resistente e robusto para materiais abrasivos.
  • Instalação simples em misturadores e transportadores.
  • Gama de modos de medição para um desempenho ideal do sensor.

Correia transportadora

  • Instale no Hydro-Skid sobre a superfície do material transportado ao longo de uma correia transportadora.

Misturador planetário

  • Monte no piso do misturador.

Misturador de veio simples/duplo

  • Coloque com um ângulo de 30° relativamente à vertical no veio ascendente da pá. Se não for possível, pode ser utilizado um veio descendente.

Misturador Turbo

  • Coloque na base no misturador, a uma distância de 2/3 do centro do misturador em relação à parede lateral.
  • 0021 Hydro-Mix — Placa de fixação, aço macio
  • 0960 Hydro-Mix — Placa de fixação (aço inoxidável 316)
  • HS02 Hydro-Skid — Braço pantográfico para montagem do sensor Hydro-Mix sobre o material de fluxo num transportador
  • 0033 Hydro-Mix — Anel de aperto ajustável (sobresselente, se necessário)
  • 0035 Hydro-Mix — Placa obturadora

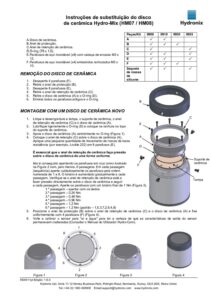

  • 0900 Hydro-Mix — Kit de substituição de disco de cerâmica e anel de proteção (inclui anel de fixação de cerâmica e todas as fixações)
  • 0910 Hydro-Mix — Kit de substituição de disco de cerâmica e anel de proteção
  • 0930 Hydro-Mix — Anel de proteção sobresselente, com todas as fixações
  • 0935 Hydro-Mix — Kit de substituição de anel de fixação de cerâmica (inclui parafusos, O-ring e massa lubrificante)
  • 0975A Cabo de sensor de 4 m
  • 0975AT Cabo de sensor com terminal de rede (4, 10, 25 e 50 m)

Tecnologia digital
A tecnologia digital fornece uma medição de humidade linear e precisa.

Processamento de sinal digital avançado
A resposta do sensor pode ser ajustada remotamente com o software Hydro-Com para minimizar os efeitos de ruído do sinal medido O processamento de sinal digital avançado fornece um sinal claro com uma resposta rápida.

Modos de medição
Vários modos de medição para otimizar o desempenho do sensor numa vasta gama de aplicações e tipos de material (exceto Hydro-Probe).

Medição de temperatura totalmente compensada
O sensor compensa internamente as alterações mecânicas provocadas pelas flutuações da temperatura.

Interface fácil
Duas saídas analógicas, comunicações RS485 digitais e entradas/saídas digitais configuráveis facilitam a integração do sensor num sistema de controlo. Inclui Modbus.

Primeira medição
Com uma medição de 25 vezes por segundo, o sensor deteta continuamente alterações na humidade dos materiais ao longo do processamento.

Medição da temperatura
A saída de temperatura está disponível para fornecer uma leitura da temperatura do material.

Precisão de medição
Todas as medições podem ser calibradas para uma precisão de 0,2% para agregados (0,1% no misturador) e 0,5% para outros materiais.

Configuração do sensor
Os sensores podem ser configurados remotamente com o software de diagnóstico Hydro-Com ou Hydro-View/Hydro-Hub. Todas as leituras e parâmetros do sensor estão disponíveis, incluindo o tipo de saída e as características de filtragem.

Calibragem
O sensor pode ser calibrado internamente através do software Hydro-Com; alternativamente, a saída linear pode ser calibrada através do sistema de controlo ou remotamente com as interfaces Hydro-View/Hydro-Hub da Hydronix.

Requisitos de energia simples
O Sensor pode ser alimentado através de uma fonte de alimentação de 15-30 V CC. É possível acionar vários sensores a partir de uma única fonte de alimentação.

Modbus para o sistema de controlo
Ligações de entrada/saída
Cablagem recomendada:
  • Cabo blindado de seis pares entrançados (total de 12 núcleos) com condutores 22 AWG de 0,35 mm2
  • Blindagem: trança com revestimento mínimo de 65% e película de alumínio/poliéster
  • Tipos de cabos recomendados: Belden 8306, Alpha 6373
  • Comprimento máximo do cabo: 100 m, separadamente de cabos de alimentação de equipamento pesado
