Hydro-Mix

Sensore di umidità: installazione a filo per mescolatori e trasportatori

Misurazione:

  • Umidità
  • Temperatura ambiente

Materiali tipici:

  • Calcestruzzo
  • Sabbia
  • Pietra
  • Altri aggregati

Caratteristiche chiave:

  • Design robusto e resistente per materiali abrasivi.
  • Installazione semplice in mescolatori e trasportatori.
  • Scelta di modalità di misurazione per prestazioni del sensore ottimali.

Nastro trasportatore

  • Installare nell’Hydro-Skid sopra la superficie del materiale che scorre su un nastro trasportatore.

Mescolatore planetario

  • Montare sul fondo del mescolatore.

Mescolatore monoalbero o bialbero

  • Posizionare a 30° dalla verticale sulla corsa ascendente della lama. Se ciò non è possibile, utilizzare la corsa discendente.

Turbomescolatore

  • Posizionare nella base del mescolatore, a 2/3 di distanza dal centro del mescolatore alla parete laterale.
  • 0021 – Hydro-Mix – Piastra di montaggio, Acciaio dolce
  • 0960 – Hydro-Mix – Piastra di fissaggio (acciaio inox 316)
  • HS02 – Braccio a pantografo Hydro-Skid, per il montaggio del sensore Hydro-Mix su materiale in movimento su trasportatore
  • 0033 – Hydro-Mix – Anello di ritenuta regolabile (ricambio, se richiesto)
  • 0035 – Hydro-Mix – Piastra di copertura
  • 0900 – Kit dischi in ceramica e anelli di protezione di ricambio Hydro-Mix, comprensivo di anello di ritenuta in ceramica e di tutti i dispositivi di fissaggio.

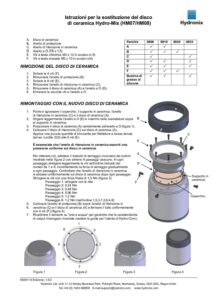

  • 0910 – Kit dischi in ceramica e anelli di protezione di ricambio Hydro-Mix
  • 0930 – Anello di protezione di ricambio Hydro-Mix, con dispositivi di fissaggio
  • 0935 – Kit anello di ritenuta in ceramica di ricambio Hydro-Mix. Comprensivo di viti, O Ring e grasso.
  • 0975A – Cavo sensore da 4 m
  • 0975AT – Cavo del sensore con terminazione di rete (4, 10, 25 e 50 m)

Tecnologia digitale
La tecnologia digitale fornisce una misurazione dell’umidità lineare e precisa.

Elaborazione avanzata del segnale digitale
La risposta del sensore può essere regolata in remoto con il software Hydro-Com, in modo da minimizzare i disturbi del segnale misurato. L’elaborazione avanzata del segnale digitale fornisce un segnale chiaro con risposta rapida.

Modalità di misurazione
È possibile scegliere fra varie modalità di misurazione per ottimizzare le prestazioni del sensore in funzione dei diversi tipi di materiali e di applicazioni (ad eccezione di Hydro-Probe).

Misurazione con compensazione della temperatura
Il sensore calcola automaticamente gli effetti delle variazioni meccaniche dovute alle fluttuazioni della temperatura.

Facilità di collegamento
Due uscite analogiche, connessioni RS485 digitali e ingressi/uscite digitali configurabili facilitano l’integrazione del sensore nei sistemi di controllo. Include Modbus.

Misurazione rapida
In grado di effettuare 25 misurazioni al secondo, il sensore rileva qualsiasi variazione di umidità nei materiali durante la lavorazione.

Misurazione della temperatura
È disponibile un’uscita che fornisce una lettura della temperatura del materiale.

Misurazione accurata
Tutte le misurazioni possono essere calibrate con una precisione dello 0,2% per gli aggregati (0,1% nel miscelatore) e dello 0,5% per gli altri materiali.

Configurazione del sensore
I sensori possono essere configurati in remoto mediante il software di diagnostica Hydro-Com o Hydro-View/Hydro-Hub. Sono disponibili tutte le letture e i parametri del sensore, compresi il tipo di uscita e le caratteristiche dei filtri.

Calibratura
Il sensore può essere calibrato internamente con il software Hydro-Com. In alternativa, l’uscita lineare può essere calibrata sul sistema di controllo o in remoto tramite le interfacce di Hydronix Hydro-View/Hydro-Hub.

Flessibilità di alimentazione
Il sensore può essere alimentato a 15-30 V CC. È possibile collegare più sensori a una singola fonte di alimentazione.

Da Modbus a sistema di controllo
Connessioni di ingresso/uscita
Cablaggio di campo consigliato:
  • Cavo schermato a 6 coppie intrecciato (12 conduttori), con conduttori 22 AWG da 0,35 mm²
  • Schermatura: treccia con copertura minima del 65% più rivestimento in alluminio/poliestere
  • Tipi di cavo consigliati: Belden 8306, Alpha 6373
  • Lunghezza massima cavo: 100 m; tenere separato da eventuali cavi di alimentazione di apparecchiature pesanti
